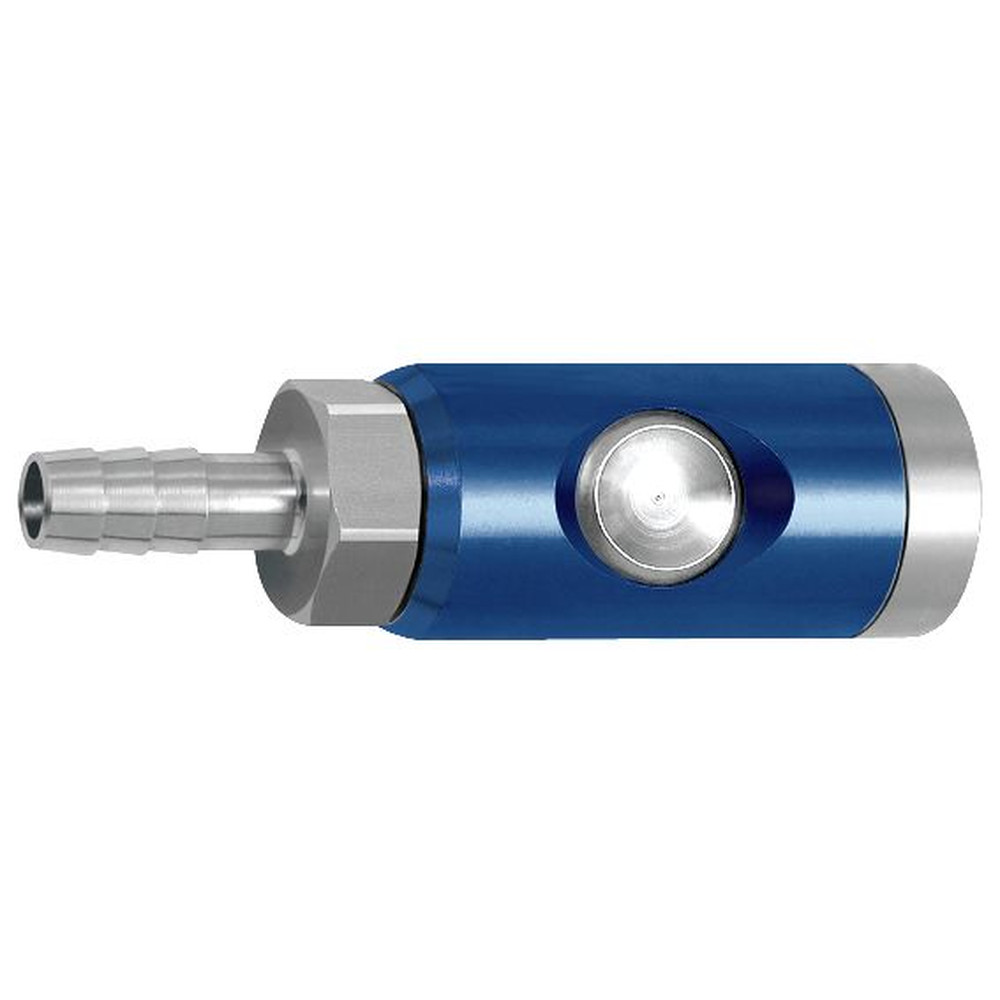

RIEGLER Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, Tülle LW 9
Druckknopf-Sicherheitskupplung NW 7,4, drehbar, Alu, Tülle LW 9, Betriebsdruck max. 12 bar, Mediums/Umgebungstemp. -20°C bis 70°C
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Nur Stahl gehärtet und verzinkte Tüllen und Nippel verwenden.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
RIEGLER & Co. KG, Schützenstr. 27-29, 72574 Bad Urach, Deutschland, kundenservice@riegler.de
- Branche:
- Druckluftindustrie | alle Industrien | Mess- und Regeltechnik
- Länge:
- 88,5 mm
- Anschluss:
- LW 9
- Norm:
- DIN EN ISO 228 Rohrgewinde nicht im Gewinde dichtende Verb. | DIN EN ISO 4414 Fluidtechnik sicherheitstechn. Anforderungen
- Material Gehäuse:
- Aluminium (Al), eloxiert
- Ventil:
- Stahl gehärtet und verzinkt
- Betriebsdruck max.:
- 12 bar
- Einsatzbereich:
- Verbindung mit Druckluftleitungen | pneumatische Steuerungen | Druckluftanwendungen | Verbindung von Schlaucharmaturen
- SW:
- 21 mm
- Umgebungstemperatur:
- -20°C bis +70°C
- Durchfluss:
- 1600 l/min (Luft)
- Gehäuse:
- Aluminium, eloxiert
- Basis:
- Sicherheitskupplung
- NW:
- 7,4
- Trinkwassereignung:
- Nein
- Umgebungstemperatur min.:
- -20 °C
- Umgebungstemperatur max.:
- 70 °C
- Material Dichtung:
- Nitril Butadien Kautschuk (NBR)
- Einsatzmedium:
- Druckluft
- Material Ventilkörper:
- verzinkt | Stahl (ST), gehärtet
- Material Kugel:
- Edelstahl 1.4404
- Marke:
- RIEGLER
- Hersteller:
- RIEGLER & Co. KG
- Maximale Betriebstemperatur:
- 70 °C
- Minimale Betriebstemperatur:
- -20 °C
- Maximaler Betriebsdruck (PN):
- 12 bar
- Dichtmaterial:
- NBR
- Mediumstemperatur max.:
- 70 °C
- Mediumstemperatur min.:
- -20 °C
- Durchflusswertmessung:
- bei 6 bar und Δp = 1 bar
- MDI-haltig:
- Nein
- Material Feder:
- Edelstahl 1.4404
- Innenteile:
- Edelstahl 1.4404
- Maximaler Betriebsdruck Tülle/Nippel (PN):
- 12 bar
- Gewindestück:
- Messing vernickelt
- Knopf:
- Stahl gehärtet und verzinkt
- Alternative Produktnummer:
- 4363774
- EAN:
- 4047322372213
- Herstellerartikelnummer:
- 4271203274
